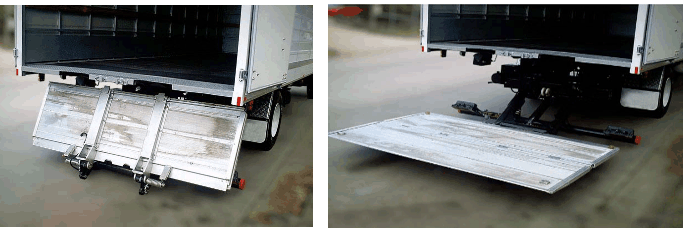

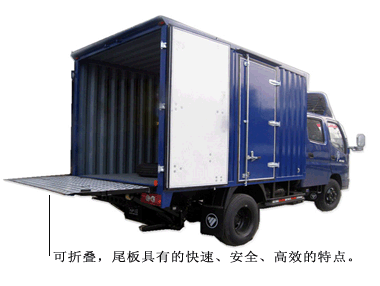

折疊式汽車尾板
功能特點
● 1500kg折疊尾板雙折疊型產品,結構更緊湊,所需安裝空間更小。
● 采用獨創的卡氏隨動機構完成自動低頭和抬頭,使用四缸(2舉升,2關門)結構,運動更平穩,并可調整板面角度。
● 使用雙活塞并列結構的伸縮油缸,配合使用高精度、具有極高耐磨性能的滑軌機構,使整個產品具有體積小、質量輕,運動平穩等特點。
● 尾板收藏在車廂下面,對車廂開關門、倒車等不會有任何影響。并方便其他裝卸工具(比如叉車、裝卸月臺等)的使用。
● 系列化尺寸的鋁合金型材經過組合可具有多種尺寸,滿足不同的需求。
產品參數:
型 號 |
CD-QB15/135ZS |
板面尺寸 |
寬2150mm× 高780+680mm 尺寸可根據車廂定制 |
額定載重 |
1500kg |
最大舉升高度 |
1350mm |
系統壓力 |
16MPa |
工作電壓 |
12V / 24V(DC) |
平均升降速度 |
80mm/s |
整機質量 |
420kg |
各種型號:
折疊式尾板:
型號:CD-QBTK05/105 載重:500kg
型號:CD-QB15/135ZS 載重:1500kg
型號:CD-QB15/140ZS 載重:1500kg
型號:CD-QB15/155ZS 載重:2000kg
