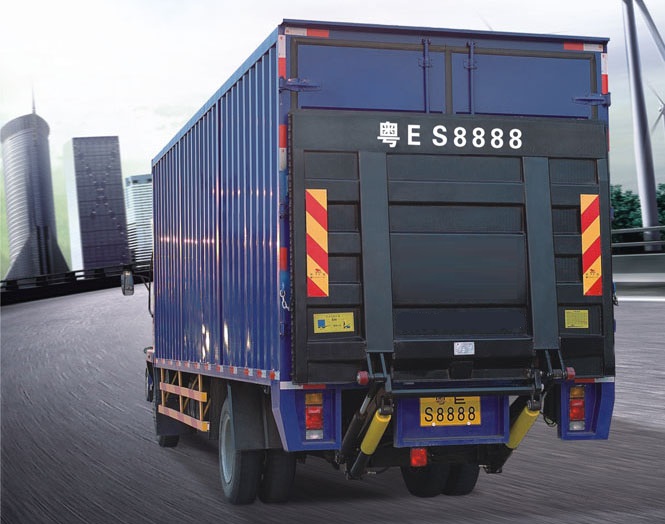

懸臂式汽車尾板
小型廂式貨車在目前日益嚴格的城市道路使用中,由于其道路通行性好,對物流、環衛場站的空間要求低,適合城市配送、環衛清運等企業使用。燃?xì)狻h(huán)衛等企業由于行業的特殊性,安裝尾板后,使氣瓶裝卸、桶裝垃圾清運更加自如,營業場地有貨臺的、臺階的、平面的,都能實現便捷的裝卸作業,使車輛逗留場站裝卸貨的時間縮短,提高了時間的利用效率和車輛使用的周轉率。鋁材板面的尾板由于自重輕、耐腐蝕、外形美觀、低能耗等優點,受到國內外用戶的喜愛。
選用該型產品的公司有:深圳環衛、廣州環衛、深圳燃?xì)、深南燃、中?guó)郵政等。
型號:CD-QB10/105S(SL) 載重:1000kg
型號:CD-QB10/130S(SL) 載重:1000kg
型號:CD-QB15/130S(SL) 載重:1500kg
型號:CD-QB15/155SB(SBL) 載重:1500kg
型號:CD-QB15/155S(SL) 載重:1500kg
型號:CD-QB20/130S(SL) 載重:2000kg
型號:CD-QB20/155SB(SBL) 載重:2000kg
型號:CD-QB20/155S(SL) 載重:2000kg
性能特點
● 1000kg系列標準型產品。采用具有專利技術的卡氏隨動系統實現尾板自動低頭和抬頭動作,調節角度更大,更加適應于不同路面狀況和作業環境。
● 舉升臂結構采用實體板材整體切割而成,減少焊接部位,結構強度和可靠性更高。
● 管路及接頭少,系統更為簡單高效。液壓系統進一步優化,減少泄漏隱患,系統故障率更低。
● 關門油缸行程可調節型,在尾板安裝完畢后,可將關門缸進行調節,限制其行程,使其行程正好實現關門到位,避免行程過大對車輛尾部的沖撞。
配置及特點
動力單元 | 分體集成式結構,雙過濾供油系統,全封閉一體化箱體,大容積油箱,高性能馬達及控制單元 |
油泵 | 一體化殼體結構,雙側隙補償功能:壓力更高,壽命更長 |
閥件 | 意大利 |
液壓系統 | 4缸配置,卡氏隨動自動調平 |
密封件 | 意大利POLYPAC,美國SKF |
電控箱 | 高強度復合材料,密封更好 |
旋轉部件 | 雙金屬?gòu)?fù)合材料生產的自潤滑軸承摩擦小,免維護 |
尼龍滾輪 | 耐磨滾輪,有效保護尾板 |
板面結構 | 整體式 |
大板止滑裝置 | 選配部件 |
防爆閥 | 選配部件 |
產品參數:
型 號 | CD-QB10/130S(SL) |
板面尺寸 | 寬1800mm× 高1650mm 尺寸可根據車廂定制 |
額定載重 | 1000kg |
最大舉升高度 | 1300mm |
系統壓力 | 16MPa |
工作電壓 | 12V / 24V(DC) |
平均升降速度 | 80mm/s |
整機質量 | 450kg(板面材質:鋼)/ 390kg(板面材質:鋁) |
